图1显示了栅极电路的简化图表,其中的寄生及电路元件可能影响到开关的dv/dt和di/dt抗扰度。我们可以简化dv/dt电路为电流分流器网络,并简化di/dt电路为分压器网络。通过若干的简化性假设,我们可以为开关的di/dt和dv/dt抗扰度分别推导出公式(1)和(2)。使用这两个公式的关键是确定正确的源极和栅极环路电感。图1的共源电感LS将是 LCSGx。但这可能需要另外的独立分析,以确定场效应晶体管之间不同电流所引致的电压,而公式的(1)源极电感是 LCSGx和LCSPx之间共通电感的总和;2)栅极环路电感(LG)是LSGx及LGx的总和,如图1所示。

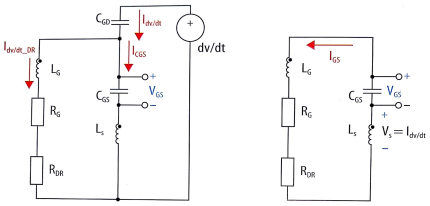

图1 使用简化的原理图来确定dv/dt(左图)和di/dt(右图)的抗扰度
开关的di/dt抗扰度可以用以下的公式1确定:
di/dt=经过源极电感器的电流的变化率[A/s]
VTH=开关的阈值电压[V]
RG=栅极电阻[Ω]
RDR=栅极驱动器的输出电阻[Ω]
LG=栅极电感[H]
CGS=栅源电容[F]
LS=源极电感[H]
开关的dv/dt抗扰度可以用公式2确定：
dv/dt=漏源电压的变化率[V/s]
CGD=栅漏电容[F]
