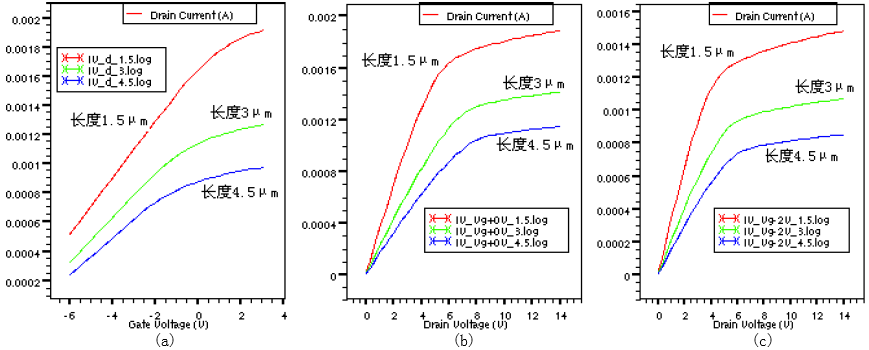

场效应管横向尺寸的变化，主要影响沟道中电场的分布和大小。将源漏间距由3µm按比例缩小0.5倍和增加0.5倍，三种情况下的输出漏极电流如图1所示。图1a对应不同宽度情况下输出电流相对应栅极电压的情况，从图中可以看出，随着宽度的增加，阈值电压减小、斜率变小。图1b和c分别对应栅极电压为0V和-2V情况下的输出漏极电流，比较输出电流的大小可以看出，随着场效应管横向尺寸的增加，输出电流减小，这是由于一定电压下，宽度越宽电场强度越小。
图1 (a)不同栅压下的漏电流 (b)Vg=0漏电流 (c)Vg=-2V漏电流
