化学溶液清洗是常用的半导体表面处理工艺，本研究在常规丙酮、乙醇清洗后，采用酸性或碱性溶液去除氮化物表面氧化层等无机物杂质。基于蓝宝石衬底上的AlGaN/ GaN异质结材料设置了3种表面化学清洗条件：常规的丙酮、乙醇有机化学凊洗；有机化学清洗后，将样品放在1:20的HF溶液中浸泡30s；有机化学清洗后，将样品放在50mol/L的KOH溶液中浸泡30s。通过在AlGaN/GaN异质结材料上制作TLM测试图形研究了HF和KOH溶液处理对材料沟道特性的影响，结果如表1所示。考虑到异质结材料非均匀性可能对实验结果产生的影响，对每种表面处理条件均测试了3组数据(对应于圆片上的3个不同场区)，表中数值表示酸或碱溶液处理后材枓参数的变化百分比，正、负号分别表示数值增大和减小。HF溶液处理后异质结材料方块电阻降低约10-20%，但是接触电阻也显著增大；而KOH溶液处理对材料方阻影响不大，却可以大大改善欧姆接触特性。
表1 HF和KOH溶液表面处理对异质结TLM测试结果的影响

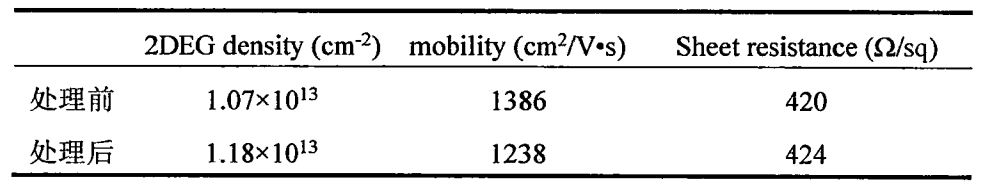

表2 KOH溶液表面处理对异质结Hall测试结果的影响
2. 低损伤等离子体处理对2DEG特性的影响
等离子体处理也是半导体工艺中的常见表面处理技术。本文在样品表面化学清洗之后，利用远程等离子体进行表面处理，这是一种低损伤等离子体技术，可以避免等离子体的物理轰击作用对样品表面和沟道的损伤。研究了文中等离子体气氛条件对2DEG面密度和迁移率的影响，分别为N2气氛、NH3/N2混合气氛、O2/N2混合气氛，RF功率设置为200W，处理时间为5min。
图1 低损伤表面等离子体处理对异质结2DFG特性的影响
采用接触式Hall测试研究了等离子体表面处理对氮化物异质结2DEG特性的影响，测试结果如图1所示。N2和O2/N2混合气氛中等离子体处理引起2DEG密度提高约12%，但是电子之间相互散射作用增强导致载流子迁移率分别退化17%和22%，材料方阻分别增大约8%和16%。相比之下，NH3/N2混合气氛中等离子体处理引起了2DEG密度下降，说明含氢基团-NH2-、-NH2-参与表面反应有利于降低2DEG面密度，同时使载流子迁移率提高近10%，所以对材料方阻影响不大。表现在器件特性方面则是，含氢基团参与表面处理可以在保证器件输出电流不恶化的前提下大幅提高器件沟道载流子漂移速度和高频特性。综合分析湿法清洗和等离子体表面处理结果可以得出，表面处理工艺对2DEG特性的影响与参加表面反应的基团有关。碱性溶液中含有OH-离子，O2/№N2混合气氛和N2气氛等离子体中含有O和N原子基团，所以引起2DEG面密度提高和载流子迁移率降低；酸性溶液中含有H+离子，NH3/N2混合气氛等离子体中有含氢基团-NH2-、-NH2-，从而引起载流子面密度降低和迁移率提升。在选择表面处理方法时，需要综合考虑其对2DEG密度、迁移率、材料方阻的影响。
3. 等离子体处理对异质结表面势垒的影响
表面处理影响沟道2DEG特性的机制是引起了异质结表面性质的变化，如表面施主态分布、表面势。本小结研究了远程等离子体表面处理对Ni/ AlGaN/GaN肖特基接触特性的影响。图2给出了环形二极管器件的显微图片及其正向偏置时的能带结构示意图，圆形肖特基接触电极的直径为130μm。在肖特基金属沉积之前釆用湿法化学清洗和等离子体表面预处理，不同等离子体表面预处理气氛对肖特基二极管的正向 I-V曲线影响如图3所示，电压从0V扫描至2V。电压偏置较低时，曲线受表面缺陷等影响呈现出非理想特性；随着电压增大至0.5-1.0V，沟道中热电子翻越势垒q(φb-V)到达肖特基金属，成为站主导的电流机制，如图2(b)所示，其中qφb是肖特基势垒髙度，V是偏置电压；电压继续增大导致二极管发生正向导通，I-V曲线遵循欧姆导电规律。

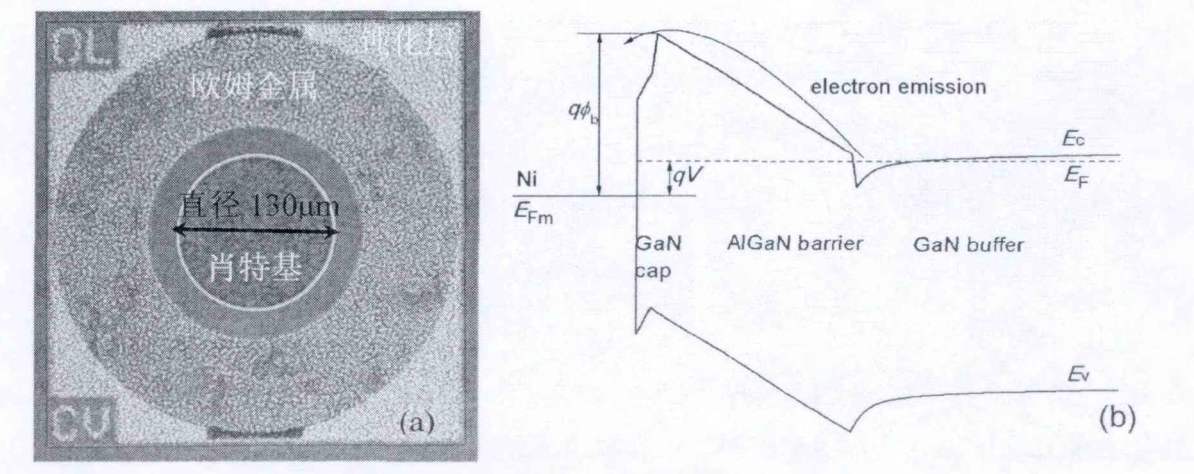

图2 (a) AIGan/GaN肖特基二极管俯视显微图片及(b)正向偏置时能带结构示意图

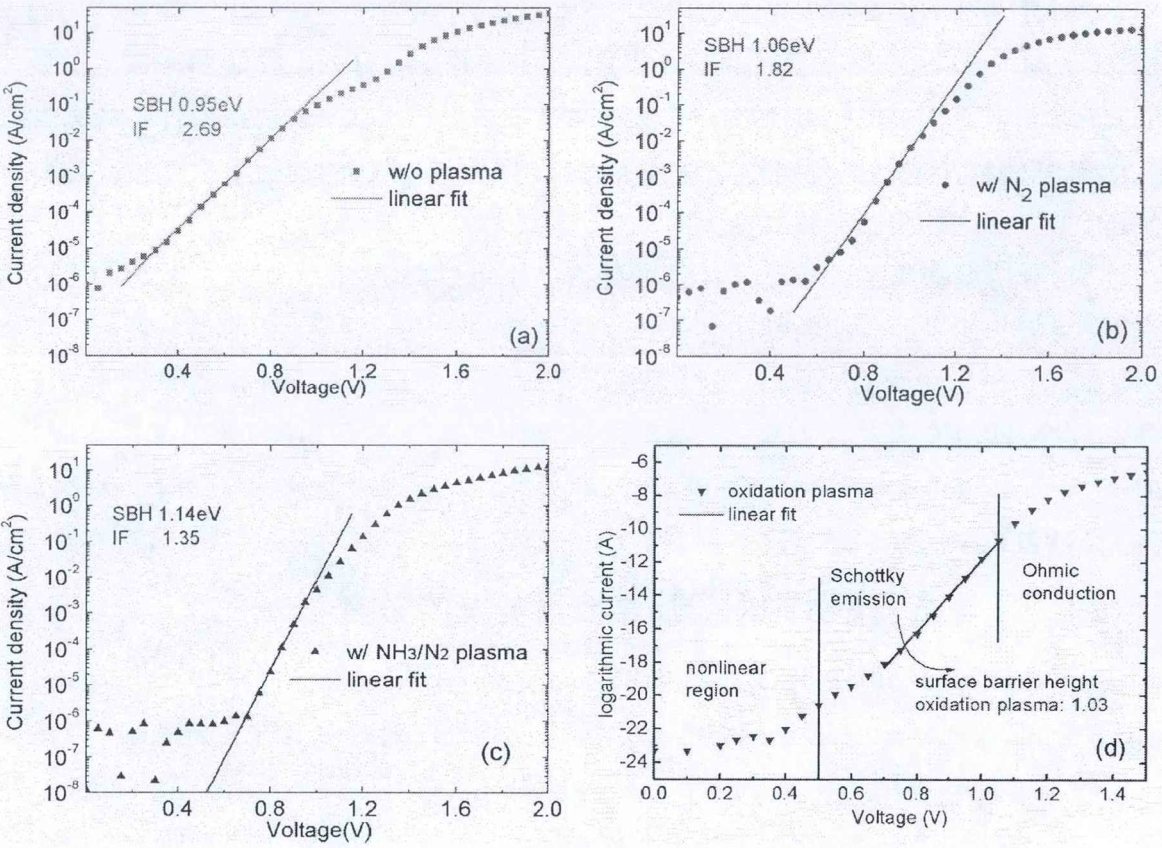

图3 远程等离子体表面对Ni/AlGaN/GaN肖特基接触的影响
金属-半导体接触的肖特基发射电流表达式为，
(3)
(4)表3给出了肖特基发射电流的拟合结果，低损伤等离子体表面处理提高了肖特基接触势垒高度，且使金属-半导体接触特性更趋近于理想接触，即表面态等缺陷对接触影响变弱。三种等离子体处理方法相比，NH3/N2等离子体处理在改善肖特基接触方面最有效，使肖特基接触势垒高度从0.95eV提高到1.14eV，理想因子从2.69减小到1.35，非常接近于理想的肖特基接触。

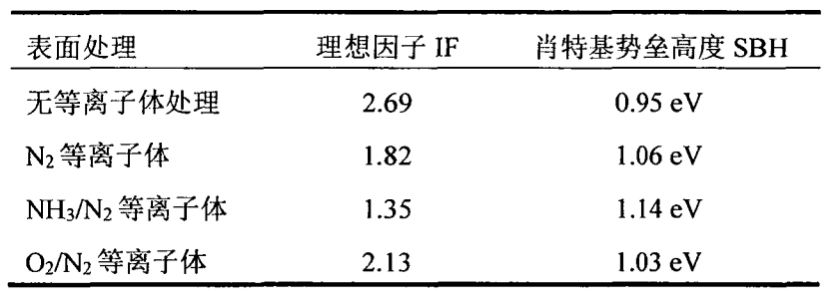

表3 等离子体表面预处理对Ni/AIGaN/GaN肖特基接触特性的影响
