最大资用功率增益MAG是指晶体管在无条件稳定的情况下(K>1)，输入和输出同时为共轭匹的时候，所得到的资用功率增益，是实际晶体管所能得到的最大增益，表示为

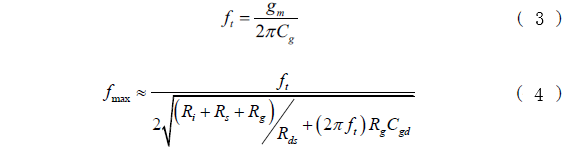

正向电流增益（H2l）和最大资用增益(MAG)为单位增益时，其对应的频率分别为截止频率ft和最大振荡频率fmax，分别表示为
在栅电容Cg不变的情况下，截止频率ft主要和跨导gm成正比。而最大振荡频率fmax与寄生栅源电阻Rg、Rs，寄生沟道电阻Ri、本征输出电阻Rds、本征栅漏电容Cgd和截止频率ft有关。当器件偏置变化的时候，寄生参数基本不随偏置变化，因此最大振荡频率fmax主要与本征参数以及截止频率ft有关。
图1 不同环境温度下S参数随频率变化情况：(a)S11，(b)S12，(c)S21，(d)S22
图1显示了VG=1V、VD=1V时不同环境温度下S参数随频率的变化情况，从图中随着温度的升高，S11略微减小，S12保持不变，S21减小，S22增大，这与高温下器件的跨导gm和输出电导gd的变化有关。

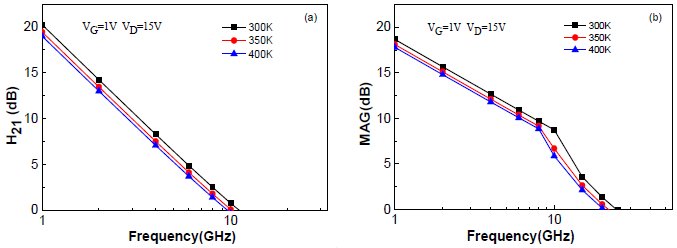

图2 不同环境温度下(a)电流增益H21和(b)最大资用功率增益MAG随频率变化情况
图2给出了VG=1V、VD=1V时不同环境温度下的电流增益H21和最大资用功率增益MAG随频率变化情况。从图中可以看出随着温度的升高电流增益H21和最大资用功率增益MAG都减小，这归咎于高温下S21的减小。
通过外延电流增益H21和最大资用功率增益MAG随频率变化曲线，得到了截止频率ft和最大振荡频率fmax随温度变化曲线如图3所示。从图中可以看出随着温度的升高截止频率ft和最大振荡频率fmax不断减小，温度从300K升高到425K的过程中，截止频率ft下降了23.1%，最大振荡频率fmax下降了25.2%。
图3 截止频率ft和最大振荡频率fmax随温度变化情况
